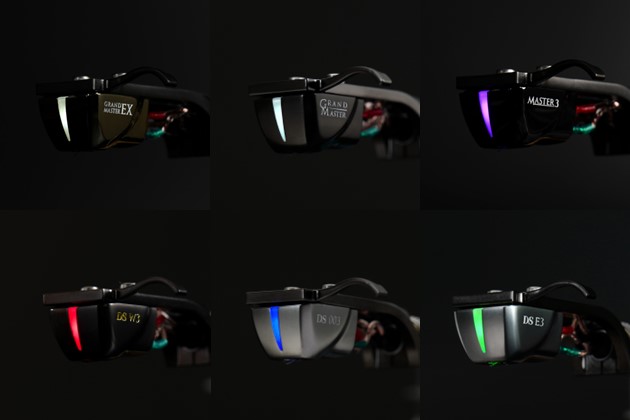

DS Audio製品 光カートリッジ
DS Audio 光カートリッジの特長
1.針先がスムース。光学方式を使用することで、非常に高い精度で音声信号を読み取り、優れた音質と音楽の微細なニュアンスを再現！
MM/MCカートリッジも光カートリッジもどちらも針を通してレコード溝を読み取ることは同じですが、通常のMM/MCカートリッジは磁界の中でマグネット(またはコイル)が振動することで音楽信号を検出します。一方光カートリッジは、LEDとPD(太陽電池)を使い、影の変化（明るさの変化）を捉えることで音楽信号を検出します。
MM/MCカートリッジは磁界を切ることで発電する為、マグネット（またはコイル）が動く際に必ず磁気抵抗が発生してしまいますが、光カートリッジは明るさの変化（影の動き）を検出しているだけなので振動系が動く際の磁気抵抗が一切発生しません。
その為、振動系にかかる負荷が少なく、針先がスムースに動くことが出来ます。
光学方式を使用することで、非常に高い精度で音声信号を読み取ります。これにより、優れた音質と音楽の微細なニュアンスを再現します。
2.実行質量が極めて軽い！
MM/MCカートリッジは音楽信号を検出する為にマグネットまたはコアとコイルを動かさなければなりませんが、光カートリッジの場合はわずか100ミクロンの厚みの薄い遮光板を動かすだけで良いため実行質量が極めて軽いというメリットがあります。
3.一切デジタル化などといったことはされていない完全なアナログサウンド！
PD(太陽電池)の出力は遮光板の動き＝レコード盤の動きそのものをそのまま電圧変化として出力しており、一切デジタル化などといったことはされていない完全なアナログサウンドであります。
4.専用イコライザー
光カートリッジではMM/MC用のフォノイコライザーを使用することは出来ず、光カートリッジ専用のフォノイコライザーを使用して頂かなければなりません。 その理由は以下の2つの理由です。
1）光カートリッジのLEDへの電源供給はトーンアームのグランド（青色と緑色のライン）を使って電源供給しており、その為、光カートリッジをご使用頂くにはトーンアームの４本のケーブルがきちんと独立していることが必須となります。（現在流通しているトーンアームであれば、ほぼ全て問題なくご使用頂けます。）
2）RIAA補正に必要な電気回路がMM/MCカートリッジのものと全く異なるため、MM/MCカートリッジの出力は速度に比例する速度比例型の為速度の上がるごと（＝高い周波数になると）に出力が増加します。しかし光カートリッジ（昔のクリスタル型やコンデンサ型も同様）はレコードの溝の動きをそのまま出力する振幅比例型出力であるため低い周波数から高い周波数までフラットに出力します。このように振幅比例型に分類される光カートリッジは、速度比例型であるMM/MCカートリッジとは出力形態が異なるため仮に同じレコードを読み取ったとしても全く異なる出力が得られます。その為当然RIAA補正に必要な電気回路も振幅比例型カートリッジ用のRIAA補正回路と速度比例型カートリッジ用のRIAA補正回路は異なったものとなってきます。これが光カートリッジを使用する際に専用のフォノイコライザーが必要となってしまう２つ目の理由です。
なお振幅比例型の光カートリッジは低い周波数から高い周波数まで溝の動きをそのままフラットに出力できる為、光カートリッジのRIAA補正回路は速度比例型のRIAAイコライザー回路に比べて圧倒的にシンプルな回路となります。フォノイコライザーカーブの補正回路がMM/MC用のフォノイコライザーに比べて 圧倒的にシンプルな回路に出来ることこれも光カートリッジの大きなメリットの一つとなっています。
DS Audio製品ラインナップ
Grand Master 光カートリッジ
- 内部のLED及びPD(フォトディテクター)を左右のチャンネル各々独立に設置することで光学系の位置が最適化されカートリッジの出力が40mV→70mVと大きく増加。ノイズ量が変わらないまま出力が大きく増加したことでカートリッジのS/N比が大きく向上しています。
- 左右独立LEDになったことで光学系の位置が最適化され遮光板のサイズが大幅に減少、純度99.9%の無垢ベリリウムの遮光板に変更されたことで50%以上の軽量化。質量が低いという光カートリッジのメリットをより最大限に高める設計です。
- DS Audio製品初となるダイヤモンドカンチレバーにマイクロリッジ針の組み合わせ。カートリッジベース部を一体加工することで剛性を高め、1.6倍太い線で配線することでインピーダンスを低減させています。
新規購入：1,320,000円（購入はこちら）
針交換 ：660,000円（購入はこちら）
※DS Master1 光カートリッジからアップグレードは1,056,000円（購入はこちら）
Grand Master イコライザー
- Grand Masterではイコライザーユニットと電源ユニットが完全独立筺体になっています。イコライザーユニットに234万μF、電源部に297万μFという規格外な量の電解コンデンサを搭載することで徹底的に電源を強化しより深い低域再生が可能になりました。
- またGrand Master イコライザーにはDS Audio特注仕様の専用フィルムコンデンサを使用し抵抗には無誘導巻線抵抗を使用する等DS Master1では使用していない部品を使用しています。DS Masterl と比較しても1.5倍の容量となるトランスを左右チャンネルに一つずつ、カートリッジ電源供給用に1つの合計3個のトランスを搭載しています。
- 出力はRCA出力とXLR出力が搭載されています。また低域が完全にフラットに伸びていく振幅比例型の特徴を最大限に活かす為に低域のカットオフポイントを6パターンから選択できるようになっております。
新規購入：4,400,000円（購入はこちら）
※DS Master1 イコライザーからアップグレードは3,520,000円 （購入はこちら）
DS Master3 光カートリッジ
- 内部のLED及びPD(フォトディテクター)を左右のチャンネル各々独立に設置することで光学系の位置が最適化されカートリッジの出力が40mV→70mVと大きく増加。ノイズ量が変わらないまま出力が大きく増加したことでカートリッジのS/N比が大きく向上しています。
- 左右独立LEDになったことで光学系の位置が最適化され遮光板のサイズが大幅に減少し、純度99.9%の無垢ベリリウムの遮光板に変更されたことで50%以上の軽量化。質量が低いという光カートリッジのメリットをより最大限に高める設計です。
- DS Master3カードリッジは角柱ダイヤモンドカンチレバーにマイクロリッジ針の組み合わせ。カートリッジベース部を一体加工することで剛性を高め、1.6倍太い線で配線することでインピーダンスを低減させております。
新規購入：880,000円（購入はこちら）
針交換 ：440,000円（購入はこちら）
※DS Master1 光カートリッジからアップグレードは660,000円（購入はこちら）
※DS-W2 or DS-W3 光カートリッジからアップグレードは748,000円（購入はこちら）
DS Master3 イコライザー
- DS Master3イコライザーは、トランスを3台搭載し回路はLch、Rchが完全に独立したデュアルモノラル回路設計です。電源部が圧倒的に強化されることにより深く豊かな低域表現が可能です。DS Master3イコライザーではバランス、アンバランス出力があり、低域のカットオフ周波数を6種類から選択可能です。
- DS Audioの製品では、音楽信号が流れる部分のインピーダンスを可能な限り低くし音の鮮度を高める為抵抗一つ一つの足を手作業で直接撚り合わせ、かつプリント基板の上にも裏打ち配線を加えて製造しています。
新規購入：1,980,000円（購入はこちら）
※DS Master1 イコライザーからアップグレードは1,485,000円（購入はこちら）
※DS-W2 or DS-W3 イコライザーからアップグレードは1,683,000円（購入はこちら）
DS Master3 光カートリッジ＋イコライザーセット
新規購入：2,860,000円（購入はこちら）
※DS Master1 セットからアップグレードは2,145,000円（購入はこちら）
※DS-W2 or DS-W3 セットからアップグレードは2,431,000円（購入はこちら）
DS-W3 光カートリッジ
- 内部のLED及びPD(フォトディテクター)を左右のチャンネル各々独立に設置することで光学系の位置が最適化されカートリッジの出力が40mV→70mVと大きく増加。ノイズ量が変わらないまま出力が大きく増加したことでカートリッジのS/N比が大きく向上しています。
- 左右独立LEDになったことで光学系の位置が最適化され遮光板のサイズが大幅に減少し、純度99.9%の無垢ベリリウムの遮光板に変更されたことで50%以上の軽量化。質量が低いという光カートリッジのメリットをより最大限に高める設計です。
- DS-W3カートリッジではボロンカンチレバーにラインコンタクト針という組み合わせ。カートリッジベース部はアルミニウム合金(A5052) を一体加工することで剛性を高め、1.6倍太い線材で配線することでインピーダンスを低減させております。
新規購入：495,000円（購入はこちら）
針交換 ：247,500円（購入はこちら）
※DS-W1 or DS-W2 光カートリッジからアップグレードは396,000円（購入はこちら）
※DS001 or DS002 or DS003 光カートリッジからアップグレードは440,000円（購入はこちら）
DS-W3 イコライザー
- DS-W2イコライザーと比較し、基板の厚みが1.6mm厚→2.0mm厚に変更になり、銅箔の厚みは35μから70μへと厚さが変更されたことで、より深みのあり落ち着いた音に仕上がりました。内部の部品についても第三世代振動系に合わせて部品の最適化を行っています。またDS-W3イコライザーでは低域のカットオフ周波数を4種類から選択可能かつバランス出力とアンバランス出力が選択可能となり、よりシステムにマッチした出力を選択出来るようになりました。
- DS Audioの製品では、音楽信号が流れる部分のインピーダンスを可能な限り低くし音の鮮度を高める為抵抗一つ一つの足を手作業で直接撚り合わせ、かつプリント基板の上にも裏打ち配線を加えて製造しています。
新規購入：935,000円（購入はこちら）
※DS-W1 or DS-W2 イコライザーからアップグレードは748,000円（購入はこちら）
※DS001 or DS002 or DS003 イコライザーからアップグレードは825,000円（購入はこちら）
DS-W3 光カートリッジ＋イコライザーセット
新規購入：1,430,000円（購入はこちら）
※DS-W1 or DS-W2 セットからアップグレードは1,144,000円（購入はこちら）
※DS001 or DS002 or DS003 セットからアップグレードは1,265,000円（購入はこちら）
DS003 光カートリッジ
- 内部のLED及びPD(フォトディテクター)を左右のチャンネル各々独立に設置することで光学系の位置が最適化されカートリッジの出力が40mV→70mVと大きく増加。ノイズ量が変わらないまま出力が大きく増加したことでカートリッジのS/N比が大きく向上しています。
- 左右独立LEDになったことで光学系の位置が最適化され遮光板のサイズが大幅に減少し、純度99.9%の無垢ベリリウムの遮光板に変更されたことで50%以上の軽量化。質量が低いという光カートリッジのメリットをより最大限に高める設計です。
- DS003カートリッジではアルミカンチレバーにラインコンタクト針という組み合わせ。カートリッジベース部はアルミニウム合金(A5052) を一体加工することで剛性を高め、1.6倍太い線材で配線することでインピーダンスを低減させております。
新規購入：247,500円（購入はこちら）
針交換 ：123,750円（購入はこちら）
※DS001 or DS002 光カートリッジからアップグレードは198,000円（購入はこちら）
※DS-E1 光カートリッジからアップグレードは222,750円（購入はこちら）
DS003 イコライザー
- DS002イコライザーと比較し、基板の厚みが1.6mm厚→2.0mm厚に変更になり、銅箔の厚みは35μから70μへと厚さが変更されたことで、より深みのあり落ち着いた音に仕上がりました。またDS003イコライザーでは低域のカットオフ周波数を4種類から選択可能となった事でよりシステムにマッチした出力を選択出来るようになりました。
- DS Audioの製品では、音楽信号が流れる部分のインピーダンスを可能な限り低くし音の鮮度を高める為抵抗一つ一つの足を手作業で直接撚り合わせ、かつプリント基板の上にも裏打ち配線を加えて製造しています。
新規購入：302,500円（購入はこちら）
※DS001 or DS002 イコライザーからアップグレードは242,000円（購入はこちら）
※DS-E1 イコライザーからアップグレードは272,250円（購入はこちら）
DS003 光カートリッジ＋イコライザーセット
新規購入：550,000円（購入はこちら）
※DS001 or DS002 セットからアップグレードは440,000円（購入はこちら）
※DS-E1 セットからアップグレードは495,000円（購入はこちら）
DS-E3 光カートリッジ＋イコライザーセット
新規購入：302,500円（購入はこちら）
DS-E1 光カートリッジ
- DS-E1はDS Master1、DS-W2、DS002と同設計であるワイヤーサスペンション機構を搭載することで高いチャンネルセパレーションかつ安定した音楽再生を実現しました。またスリットの位置を針先に近い位置に配置することで、より鮮度の高い情報の取り出しが可能になりました。
- カンチレバーにはアルミニウム、針先には楕円針(無垢ダイヤモンド)を使用。またインジケーター部の表示部分はアクリルを使用。チャンネルセパレーションスペックをDS002よりも1db低く設定することにより量産効率を高めています。
DS-E1 イコライザー
- DS-E1イコライザーでは増幅素子にオペアンプを採用することにより部品点数を大きく削減し、その結果DS002イコライザーと比較し約1/3の大きさとなっています。
- DS-E1では上位機種製品と同様にフロントパネルはアルミニウム完全削り出し部品を採用し、製造は相模原市にあるDS Audio社屋にて熟練した技術者により一つ一つ手作りで製造しています。
DS-E1 光カートリッジ＋イコライザーセット
新規購入：220,000円（購入はこちら）
DS Audio 光カートリッジ比較表
| 製品 | Grand Master Extreme | Grand Master | DS Master3 | DS-W3 | DS003 | DS-E3 |
|---|---|---|---|---|---|---|
| 発電方式 | 光電型 | 光電型 | 光電型 | 光電型 | 光電型 | 光電型 |
| チャンネルセパレーション | 27db | 27db | 27db | 27db以上(1kHz) | 27db以上(1kHz) | 26db |
| 質量 | 7.9g | 7.7g | 7.9g | 7.9g | 7.7g | 7.7g |
| 出力電圧 | 70mV(カートリッジ出力) | 70mV(カートリッジ出力) | 70mV(カートリッジ出力) | 500mV以上(イコイライザー出力) | 70mV（1kHz）（カートリッジ出力） | 500mV以上（イコライザー出力） |
| カンチレバー | 一体型ダイヤモンドカンチレバー | ダイヤモンド | ダイヤモンド | ボロン | アルミニウムカンチレバー | アルミ |
| ボディ素材 | 超々ジュラルミン | 超々ジュラルミン | 超々ジュラルミン | アルミ削り出し | アルミ削り出し | アルミ削り出し |
| カンチホルダー素材 | ステンレス | ステンレス | ステンレス | - | ステンレス | - |
| 針圧 | 2.0g～2.2g(2.1g推奨) | 2.0g～2.2g(2.1g推奨) | 2.0g～2.2g(2.1g推奨) | 1.85g-2.05g(推奨1.95g) | 2.0g～2.2g（適正2.1g） | 2.0g-2.2g(2.1g適正) |
| 針先 | マイクロリッジ針 | マイクロリッジ針 | マイクロリッジ針 | ラインコンタクト | ラインコンタクト針 | 楕円 |
DS Audio イコライザー比較表
| 製品 | Grand Master Extreme | Grand Master | DS Master3 | DS-W3 | DS003 | DS-E3 |
|---|---|---|---|---|---|---|
| 定格出力電圧 | - | 700mV (Grand Masterカートリッジ接続時) |
700mV (Grand Masterカートリッジ接続時) |
500mV (1kHz) |
500mV (1kHz) (イコライザー出力) |
500mV (1kHz) |
| 出力インピーダンス | - | 120Ω (RCA)、120Ω (ΧLR) | 120Ω (RCA)、120Ω (ΧLR) | 120Ω | 120Ω | 120Ω |
| プリアンプインプットインピーダンス | - | 10kΩ以上 | 10kΩ以上 | 10kΩ以上推奨 | 10kΩ以上 | 10kΩ以上 |
| 入力端子 | - | RCA端子 | RCA端子 | RCA端子 | RCA端子 | RCA端子 |
| 出力端子 | - | RCA端子×3、XLR端子×3、カットオフ切り替えスイッチ×1 | RCA端子×3、XLR端子×3、カットオフ切り替えスイッチ×1 | RCA端子×2、XLR端子×2 | RCA端子×2 | RCA端子（２出力をスイッチにて切り替え） |
| サイズ | - | W45.2cm×H15.2cm×D48.6cm(2筺体共通) | W45.2cm×H15.3cm×D48.4cm | W45cm×H12cm×D43.5cm | W33cm×H9.2cm×D29.5cm | W26cm×H6.9cm×D19.5cm |
| 質量 | - | 25.1kg(イコライザーユニット)、29.8kg(パワーユニット) | 23kg | 13.5kg | 5.0kg | 1.86kg |
■DS Audio 光カートリッジ
| 製品 | Grand Master Extreme | Grand Master | DS Master3 | DS-W3 | DS003 | DS-E3 |
|---|---|---|---|---|---|---|
| 新規購入 | 2,200,000円 購入はこちら |
1,320,000円 購入はこちら |
880,000円 購入はこちら |
495,000円 購入はこちら |
247,500円 購入はこちら |
137,500円 購入はこちら |
| 針交換 | - | 660,000円 購入はこちら |
440,000円 購入はこちら |
247,500円 購入はこちら |
123,750円 購入はこちら |
- |
| アップグレード | Grand Master 光カートリッジからアップグレード 1,650,000円 購入はこちら |
DS Master1 光カートリッジからアップグレード 1,056,000円 購入はこちら |
DS Master1 光カートリッジからアップグレード 660,000円 購入はこちら DS-W2 or DS-W3 光カートリッジからアップグレード 748,000円 購入はこちら |
DS-W1 or DS-W2 光カートリッジからアップグレード 396,000円 購入はこちら DS001 or DS002 or DS003 光カートリッジからアップグレード 440,000円 購入はこちら |
DS001 or DS002 光カートリッジからアップグレード
198,000円 購入はこちら DS-E1 光カートリッジからアップグレード 222,750円 購入はこちら |
DS-E1 光カートリッジからアップグレード
110,000円 購入はこちら |
※表示価格は税込です。
■DS Audio イコライザー価格表
| 製品 | Grand Master Extreme | Grand Master | DS Master3 | DS-W3 | DS003 | DS-E3 |
|---|---|---|---|---|---|---|
| 新規購入 | - | 4,400,000円 購入はこちら |
1,980,000円 購入はこちら |
935,000円 購入はこちら |
302,500円 購入はこちら |
165,000円 購入はこちら |
| アップグレード | - | DS Master1 イコライザーからアップグレード 3,520,000円 購入はこちら |
DS Master1 イコライザーからアップグレード 1,485,000円 購入はこちら DS-W2 or DS-W3 イコライザーからアップグレード 1,683,000円 購入はこちら |
DS-W1 or DS-W2 イコライザーからアップグレード 748,000円 購入はこちら DS001 or DS002 or DS003 イコライザーからアップグレード 825,000円 購入はこちら |
DS001 or DS002 イコライザーからアップグレード 242,000円 購入はこちら DS-E1 イコライザーからアップグレード 272,250円 購入はこちら |
DS-E1 光カートリッジ・専用イコライザーからアップグレード 132,000円 購入はこちら |
※表示価格は税込です。
■DS Audio 光カートリッジ＋イコライザーセットの価格表
| 製品 | Grand Master Extreme | Grand Master | DS Master3 | DS-W3 | DS003 | DS-E3 |
|---|---|---|---|---|---|---|
| 新規購入 | - | 5,720,000円 購入はこちら |
2,860,000円 購入はこちら |
1,430,000円 購入はこちら |
550,000円 購入はこちら |
302,500円 購入はこちら |
| アップグレード | - | DS Master1 セットからアップグレード 4,576,000円 購入はこちら |
DS Master1 セットからアップグレード 2,145,000円 購入はこちら DS-W2 or DS-W3 セットからアップグレード 2,431,000円 購入はこちら |
DS-W1 or DS-W2 セットからアップグレード 1,144,000円 購入はこちら DS001 or DS002 or DS003 セットからアップグレード 1,265,000円 購入はこちら |
DS001 or DS002 セットからアップグレード 440,000円 購入はこちら DS-E1 セットからアップグレード 495,000円 購入はこちら |
- |
※表示価格は税込です。
