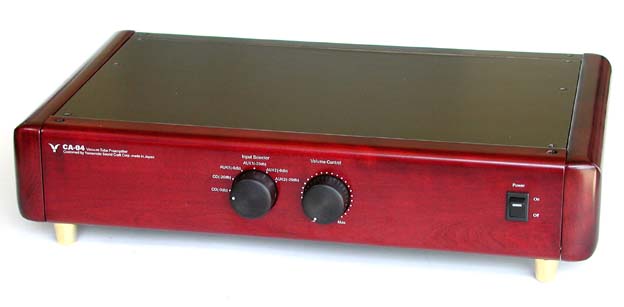

管球式ラインレベル専用プリアンプ
商品説明
●ご好評のCA-03, CA-03Lの基本回路を踏襲しながら細部をさらにグレードアップCA-04は、いくつかの賞を頂きご好評のCA-03,CA-03L,を基本に、ラインアンプ部を独立させ、細部をさらにリファインした高性能なラインレベル専用の真空管式プリアンプです。古いタイプの回路や音を継承することではなく、真空管の持っている隠れた魅力を引き出し、現代に通用する情報量の多いサウンドを引き出すことを目的に設計しました。
●ラインアンプ部に6AK5Wのシングル無帰還アンプを採用
CA-04のラインアンプ部には,きわめて優れた音質を有しているTelefunken製の6AK5Wをシングル無帰還で使用しています。6AK5Wには多めの電流を流し、負荷抵抗を極力小さくして出力インピーダンスを下げています。フラットアンプ部の増幅率はあまり高すぎても使いにくくなりますので弊社では約16dBの程良い利得としています。またこの真空管のカソード部にはバイパスコンデンサーを使用せず、バイパスコンデンサーによる影響を避け、10Hz-150kHzまで-0.5dB以内というきわめて広い周波数特性を実現しています。
●抵抗類には音の良いDALE社製を採用、コンデンサーには主要部分に歪みの少ないポリピレンフィルムコンデンサーを採用
CA-04に使用しています抵抗類はほとんどの部分に米国DALE社製を採用しています。DALE社製の抵抗器は米国のMIL規格に準じて作られた部品が多く、その音質は国産の同クラスの物と比較できないほど優れています。またその信頼性も一般用より数段高くなっています。
またコンデンサーには主として米国製のポリプロピレンコンデンサーを採用しています。このポリプロピレンコンデンサーは通常のケミカルコンデンサーに比べ、そのパレス性の信号に対する応答性が優れ、またコンデンサー自身の歪み率も大変に優れています。このコンデンサーでの音質の違いは信号回路のみならず電源回路でも大きく影響するため、電源回路を含めた多くの部分のコンデンサーをポリプロピレンタイプを採用する事によって音質向上を計っています。さらに、音質に大きく影響する部分のコンデンサーには自社で黒檀製のケースに高強度なエポキシ樹脂で充填してその音質を向上させています。
●振動の影響を防ぐ真鍮製のサブシャーシーを採用するなど防振につとめています。
真空管はその構造上振動の影響を少なからず受けます。弊社の採用しています6AK5Wは防振構造を取り入れた真空管ですが、それでも振動の音への影響は残ります。CA-04はその基板の下に真鍮製の強固なサブシャーシーを設け、基板とサブシャーシーを要所で接合することによって振動を防ぎ、音質向上に役立たせています。またそのシャーシー構造は、強固な桜材の無垢材によるサイドパネルとステンレス金具によるフレーム構造によって強固で振動に強いシャーシー構造としています。
●美しい桜材のフロントパネルとサイドウッドの採用で美しいフォルムを実現
CA-04,のフロントパネルとサイドパネルには国産の桜無垢材によるウッドパネルを採用。その他の部材には2mm厚の美しいアルミシャーシーの採用で美しいフォルムを実現しました。このデザインは弊社のA-08,A-09パワーアンプと共通で両者はペアとしてデザイン的にも音質面でもマッチするよう配慮されています。
●入出力ピンジャックにクローム銅製、弊社オリジナルピンジャックを、ソケットにテフロン製の高信頼タイプを採用。
本機の入力端子は外部導体にクローム銅の削りだし端子を、内部ピンには隣青銅削り出しの丸ピン端子を採用し、絶縁材としてテフロンを採用した弊社オリジナルの最高級ピンジャックを採用しています。このピンジャックは接続するときはアース側からつながり、抜くときにはホット側から離れる構造になっておりますので安全面でも有利となっています。
真空管ソケットには日本国内のみならず海外でも高く評価されている、自社製の無共振タイプテフロンソケットを採用しています。ソケットの勘合具合がルーズな場合はいくらアンプボディーを強化しても意味がありません。弊社のアンプはソケット部分から振動を防ぐ構造となっていますので、その効果はサウンドにも大きく現れます。
● 電源ケーブルに高品質線材を、プラグにホスピタルグレード金メッキ端子を採用
本機の電源ケーブルは3pのインレット端子付の高品質ケーブルを採用、プラグ部にはナショナルのホスピタルグレードプラグに独自の金メッキピンを使用しています。本体側には3pインレットジャックを採用していますので、お客様のご希望のコードに交換することも可能です。
>> 送料・手数料についての詳細はこちら
仕様
●形式：管球式ラインレベル専用プリアンプ●使用真空管：Telefunken製6AK5W 2本
●最大出力：8V
●周波数特性：10-150kHz(-0.5db)
●留ノイズ：0.07mV
●ラインアンプ部利得：16dB（約6倍）
●入力インピーダンス：50kΩ
●出力インピーダンス：1.6kΩ
●外形寸法：420(W)290(D)94(H)
●重量：6.3kg
